G4-68、Y4-68型鍋爐離心風機
G4-68、Y4-68型離心通、引風機適用于火力發電廠中230t/h以下蒸汽鍋爐的通、引風配套。在無其他特殊要求時，G4-68型亦可用于礦井通風及一般通風。
通風機輸送的介質為空氣。高溫度不得超過80℃，引風機輸送的介質為煙氣，高溫度不得超過250℃。在引風機前，須加裝除塵效率不低于85%的除塵裝置，降低進入風機的煙氣含塵量，以提高風機的使用壽命。
2、形式
（1）通風機與引風機均制成單吸入，各有No.8-16共7個機號。
（2）每種風機可制成右旋轉或左旋轉兩種形式，從電動機一端正視風機，葉輪按順時針?lè)较蛐D(zhuǎn)稱為右旋轉風機，以“右”表示，葉輪按逆時針旋轉稱為左旋轉風機，以“左”表示。
（3）風機的出口位置以機殼的出風口角度來表示，“右”“左”風機可制成0°、45°、90°、135°、180°、225°共6種角度。
（4）風機的傳動方式為D式，電動機與風機連接采用彈性聯軸器直聯傳動。
（5）產品全稱舉例如下：GY4-68No.8D右90，其中G、Y分別表示鍋爐通風機與鍋爐引風機。
3、結構特點
風葉主要由葉輪、機殼、進風口、調節門及轉動部分組成。
（1）葉輪：由12個后傾翼形葉片焊接于弧形的輪蓋與平板形的輪盤中間，由于采用了機翼形葉片，保證了風機的高效率、低噪聲、高強度。葉輪經靜、動平衡校正運轉平穩。同一機號的通、引風機葉輪結構相同。
（2）機殼：機殼是用普通鋼板焊接而成的蝸形體。風機的機殼制成整體結構。對于引風機，在蝸形板上開有清灰門，同時適當加厚，以防煙灰磨損，延長其使用壽命。
（3）進風口：為收斂流線形的整體結構，用螺栓固定的機殼入口側。
（4）調節門：用來調節風機流量大小的裝置，No.8-12.5由11片花瓣式葉片組成，No.14-16由13片花瓣式葉片組成，均軸向安裝在進風口前面。由于采用了外部傳動結構，轉動靈活方便。調節范圍由90°（全閉）到0°（全開）。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向；對于左旋風機，扳把由上往下拉是由全閉到全開方向。
為了使調節門各部位正常工作，須好的潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用二硫化鉬高溫（260℃ ）潤滑脂，高溫運轉時能保證潤滑作用。
（5）傳動組：傳動方式均為D式。由主軸、軸承箱，聯軸器等組成。主軸由鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管，耗水量因環境溫度的不同而異，一般按0.5-1m3/h考慮。軸承箱上裝有溫度計和油位指示器。潤滑油采用全損耗系統用油L-AN46。加入油量拄油位標志的要求。

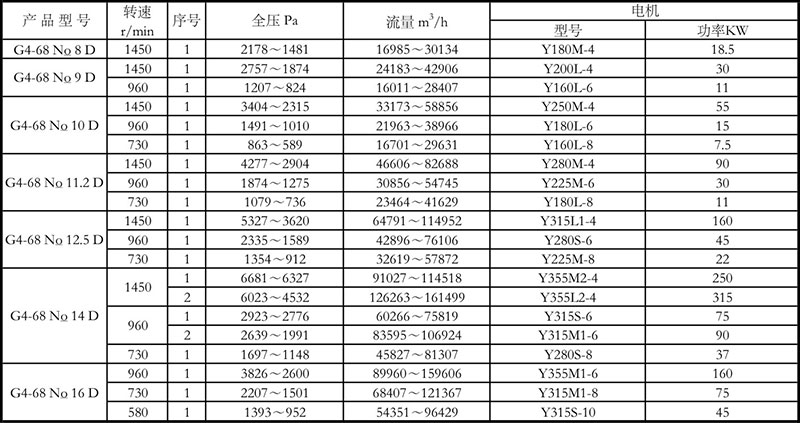

G4-68性能與選用件表
